OMNISTAB LS5519是白色結晶粉末，其對尼龍有很好的穩(wěn)定效果。如：

1、改善尼龍熔體穩(wěn)定性，從而改善尼龍加工性，降低纖維斷絲率，提高產(chǎn)品質量

2、對光、熱、氧化等具有長效穩(wěn)定作用，可以改善顏料和填料在尼龍中的分散性，與乙酰苯胺UVA-1取得最佳光穩(wěn)定性

3、提高顏料著色力，提高顏料穩(wěn)定性，增強尼龍纖維的可染性，增強染色性能，由于其堿性基團及次級作用，能增強金屬染料和酸性染料的親和力，使其能經(jīng)濟、穩(wěn)定、生態(tài)相容和深度染色

4、具有光穩(wěn)定性、抗氧化性和有效減緩尼龍的老化速度

5、在300℃以下具有很強的穩(wěn)定性，滿足尼龍290℃以下的加工要求

LS5519是一種特別適用于尼龍的多功能穩(wěn)定劑。通過“分子識別”和交鏈酰胺化與尼龍相容，從而更好地實現(xiàn)尼龍的穩(wěn)定性。

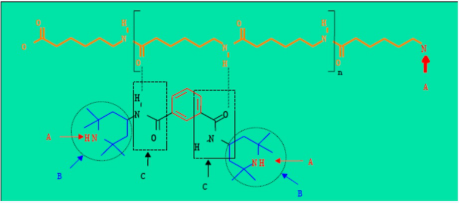

A染料結合位置B染料和基體穩(wěn)定位置C芳香胺基團-熱穩(wěn)定性和基體結合位置

官能團屬于脂環(huán)胺類結構，在有氧狀態(tài)下吸收光能后，可以轉變?yōu)?/span>NO自由基，不僅可以捕獲高分子材料光氧化降解過程中所產(chǎn)生的烷基活性自由基，從而抑制光氧化反應而且在光穩(wěn)定化過程中具有再生功能，從而抑制連鎖反應以達到防護目的。

NO自由基能通過傳遞能量的途徑，使處于激發(fā)態(tài)的單線態(tài)氧回到基態(tài)，從而阻止單線態(tài)氧引起高聚物降解反應的產(chǎn)生，起到防光老化的作用。

聚烯烴在光、熱氧化作用下會造成過氧化物的積累，過氧化物的分解引發(fā)導致進一步的自動氧化降解，降解生成的烷氧基再進行β-斷裂，形成酮和新的烷基自由基。對于聚合物材料的熱、光、氧降解來說，過氧化物是極其重要的中間體，有效的分解過氧化物能夠抑制聚合物的氧化過程，LS5519能與過氧化物反應產(chǎn)生=N-O.自由基，正巧使該自由基再生，并進一步捕獲自由基，提高光穩(wěn)定效果。而且LS5519具有更多的位點可以產(chǎn)生NO自由基，相比于其他材料的效果更好。

以PA6材料為例，我們將含有LS5519的PA6和不含穩(wěn)定劑的PA6進行了對比測試，結果如下：

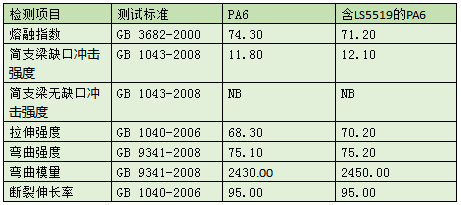

力學性能

含有LS5519的PA6比不含LS5519的PA6 更耐沖擊，同時也表現(xiàn)出了更高的拉伸強度，彎曲強度和彎曲模量，因此，LS5519能夠有效的提高尼龍材料的力學性能。

紡絲與染色：

紡絲工藝  螺桿：250℃，255℃，255℃，255℃

箱體：255℃ 紡速：4500m/min 計量泵：30r 計量泵規(guī)格：1.2ml/r

PA6紡絲力學性能

根據(jù)測試數(shù)據(jù)對比可以認LS5519加入到尼龍材料中可以在顯著提高尼龍材料的斷裂強度和斷裂伸長率，進而提高尼龍紡絲產(chǎn)品的質量。

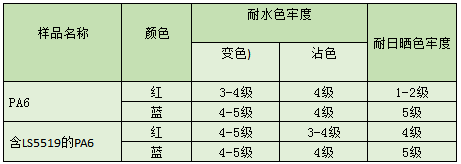

PA6色牢度

注：同種顏色，不同樣品K/S值相差不大于1時，可認為染色深度差別不大

對于紅、藍、黃的染色的色牢度，含LS5519的PA6比不含LS5519的尼龍產(chǎn)品都提高了4 K/S以上，其中藍色的色牢度提高了8.7 K/S，可以認為LS5519顯著提高了尼龍產(chǎn)品的染色深度，說明LS5519可以提高顏料著色力，增強尼龍纖維的可染性，增強染色性能，從而提高染料的使用效率，進而降低成本。

LS5519在尼龍材料中可以大幅度提升尼龍材料的耐日曬色牢度，在強烈的日曬下不易變色，能夠延長尼龍材料的使用時間。

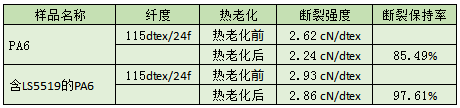

PA6熱老化測試

PA6熱老化后的斷裂強度降低了0.38 cN/dtex，說明尼龍材料對于熱的抵抗力很差，而含有LS5519的PA6熱老化后的斷裂強度降低了0.07cN/dtex，說明LS5519可以顯著提高尼龍材料的抗熱老化能力，PA6的斷裂保持率為85.49%，而含有LS5519的PA6斷裂保持率為97.61%，由此可見LS5519能夠提高尼龍材料的抗斷裂性能。

OMNISTAB LS5519作為一種新穎的多功能尼龍助劑，能夠改善尼龍的熔體穩(wěn)定性，提高抗熱老化能力，降低纖維斷絲率，提高顏料穩(wěn)定性，使其在日曬條件下依舊能夠保持長效的色牢度。OMNISTAB LS5519能夠極大程度提高尼龍材料的壽命，質量，降低成本，在性能和使用方面均優(yōu)于市面上的現(xiàn)有產(chǎn)品。

德達特化集團致力于生產(chǎn)優(yōu)質的多功能尼龍助劑產(chǎn)品，我們有專業(yè)的研發(fā)團隊，嚴謹?shù)纳a(chǎn)團隊以及強大的服務團隊，能夠為您提供更加優(yōu)質的產(chǎn)品以及更加完善的服務，為您的產(chǎn)品保駕護航！
